Start Otomatis Genset Portable Berbasis PLC

Oleh Kelas Turorial
        Artikel kali ini saya akan membagi kepada para blogers tentang dunia teknologi listrik, karena selama ini dan beberapa hari ini pihak PLN memberlakukan pemadaman bergilir maka dari itu tentunya masyarakat akan banyak beralih pada genset portable sebgai alat untuk menjawab kurang energi listrik yang mengalir ke tiap-tiap rumah atau pelangga. saya akan membagi pengetahuan untuk bagai menstarter secara otomatis genset protable, tujuan dan metode beserta perangkat-perangkat yang di butuhkan
                  dalam perancangan tersebut dapat dilihat sebgai berikut:

I.              Tujuan

Dalam beberapa waktu ini seiring terjadi pemadaman listrik dari gardu induk PLN baik itu pemadaman bergilir yang direncanakan pemerintah untuk mengatasi kurangnya daya listrik dari Gardu induk, maupun pemadaman listrik karena salah satu sember distribusi listrik putus.  Maka dari itu rencana perancangan alat starter otomatis genset ini ber-tujuan untuk meminimalisir gangguan pada penggunaan alat-alat elektronik dan sekaligus mengurangi hal-hal yang tidak diinginkan.

II.            Metode pembuatan alat

Adapun metode dalam perancangan alat ini adalah sebagai berikut:
1.    Membuat wiring diagram
2.    Membuat box (kotak) untuk menempatkan setiap perangkat
3.    Memasangkan perangkat
4.    Mengatur com pada setiap relay
5.    Mengatur timer starternya
6.    Mengatur delay starternya
7.    Menyambungkan kabel pada start manual genset
8.    Menyambungkan kabel pada aliran listrik PLN
9.    Setiap komponen dipasang dalam satu box
10. Dipasang pada tempat yang terjangkau dan dekat dengan KWH PLN
11. Relai pertama dipasang untuk aliran listrik dari PLN
12. Relai kedua memberikan signal untuk melaksanakan eksekusi starter
13. Relai ketiga menstarter genset
14. Relai keempat  memutuskan starter
15. Relai kelima Memberikan signal pada relai keempat bahwa genset telah menyalah

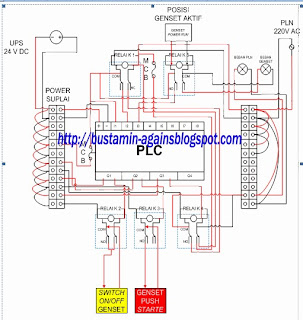

Wiring Diagram Start Otomatis
III.           Alat-alat yang dibutuhkan
1.    Relay 220 AC
2.    PLC 220 AC
3.    MCB (miniature cerciut breker)
4.    Power suplai
5.    Kabel
6.    Obeng
7.    Tang pemotong kabel
8.    Box (kotak tempat rangkain starter)
9.    Lampu indicator
10. Volt meter
11. UPS/baterai aki
IV.          Metode pemasangan alat

1.    Kabel dari relai pertama disambungkan pada aliran listrik dari PLN
2.    Kabel starter dari relai ke tiga disambungkan pada starter manual genset
3.    UPS/baterai aki mengalirkan aliran listrik untuk mengaktifkan PLC melalui.
                  sekian dan terimah kasih, dan semoga artikel ini dapat bermanfaat
